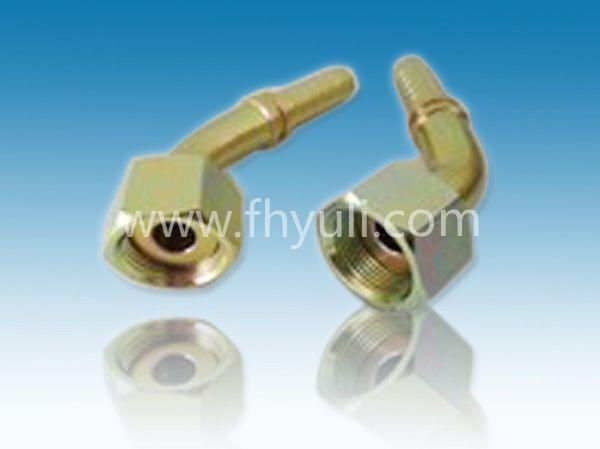

【產品名稱】 液壓芯子20241系列
【所屬分類】 液壓膠管芯子 【產品型號】 20241 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
| 品牌： | NJ |
| 型號： | 20241 |
| 材質： | 碳鋼 |
| 規格： | 45度彎頭芯子 |
| 加工定制 | 是 |
| 適用范圍： | 機械設備 |
| 螺紋類型 | 公制螺紋 |
| 鏈接方式 | 螺紋，尾部扣壓 |
| 20241 20241-T 45°公制內螺紋平面 45° METRIC FEMALE FLAT SEAT 參考REF. GB/T 9065.3 |
| 代 號 | 螺 紋 E | 膠 管 HOSE BORE | 尺 寸 | DIMENSIONS | 選中 | |||
| PART NO. | THREAD E | 公稱內徑 DN | 標號 DASH | A | C | H | S2 | |
| 20241-14-04 | M14X1.5 | 6 | 4 | 40.5 | 8.5 | 18.5 | 19 | |
| 20241-14-05 | M14X1.5 | 8 | 5 | 42.7 | 8.5 | 19.3 | 19 | |
| 20241-16-05 | M16X1.5 | 8 | 5 | 44.4 | 8.5 | 20 | 22 | |
| 20241-18-06 | M18X1.5 | 10 | 6 | 45.7 | 8 | 21.4 | 24 | |
| 20241-22-08 | M22X1.5 | 12 | 8 | 58.9 | 10 | 24 | 27 | |
| 20241-27-10T | M27X1.5 | 16 | 10 | 71.2 | 10 | 26.4 | 32 | |
| 20241-30-12 | M30X1.5 | 20 | 12 | 78.1 | 11 | 30 | 36 | |
| 20241-36-12T | M36X2 | 20 | 12 | 75 | 13 | 27.5 | 41 | |
| 20241-36-14T | M36X2 | 22 | 14 | 77.3 | 13 | 27 | 41 | |
| 20241-36-16 | M36X2 | 25 | 16 | 85.7 | 13 | 31.5 | 41 | |
| 20241-39-16T | M39X2 | 25 | 16 | 83.9 | 13 | 29.7 | 46 | |
| 20241-42-20 | M42X2 | 32 | 20 | 97.3 | 15 | 36.6 | 50 | |
| 20241-45-20T | M45X2 | 32 | 20 | 94.5 | 15 | 33.8 | 55 | |
| 20241-52-20T | M52X2 | 32 | 20 | 94.5 | 17 | 33.8 | 60 | |
| 20241-52-24T | M52X2 | 40 | 24 | 108.5 | 17 | 37.7 | 60 | |
| 20241-60-28T | M60X2 | 45 | 28 | 118.7 | 20 | 43.6 | 70 | |
| 20241-64-32T | M64X2 | 50 | 32 | 127.8 | 23 | 45.6 | 75 | |
